在破口切割領域,工件種類繁多,示教量大;工件無法固定裝卡,無法保證重復裝配精度,這是切割領域普遍存在的技術課題。為解決此技術課題,在該領域有所突破,英萊科技根據客戶需求,制定了用激光傳感器配合機器人離線編程的方法,實現無示教、高精度、高效率的切割。
離線編程按照理論值進行點位生成,但理論與實際畢竟存在差距,這個差距只能通過傳感器來解決。因此, 離線編程的使用必然離不開傳感器。
基于英萊激光視覺傳感器預檢測的離線編程解決方案,以下具體介紹:

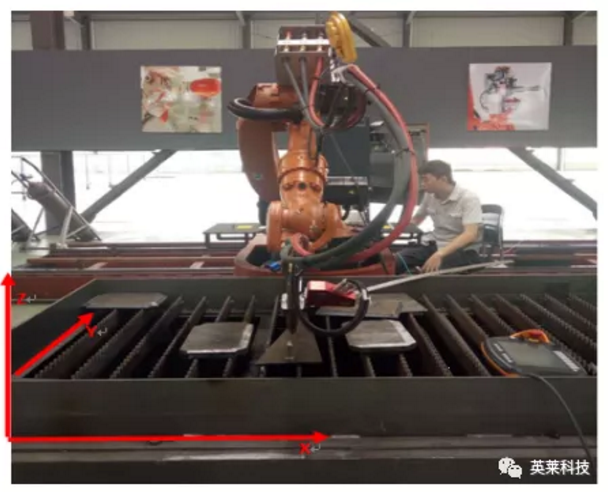

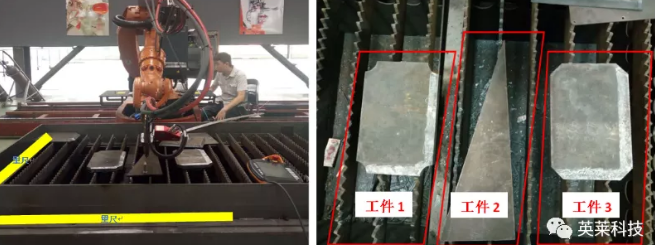

● 現場的設備:KUKA C4系統、英萊激光視覺焊縫跟蹤系統、割炬、落料臺等。

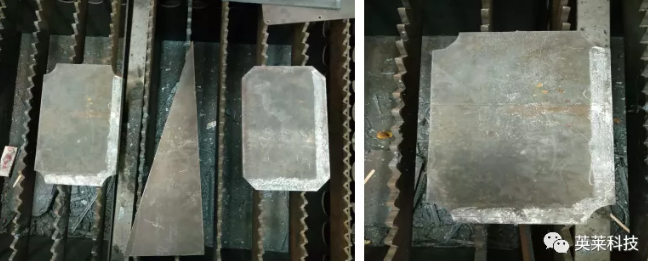

● 客戶工件:長方形、三角形為主,如右下圖。
以非示教的方式,通過離線編程軟件,直接讀取CAD圖紙,設定切割工藝,直接生成機器人程序,高效準確的對工件邊緣進行破口切割。
● 將落料臺作為一個基準
以落料臺為基準制作Base,如下圖:

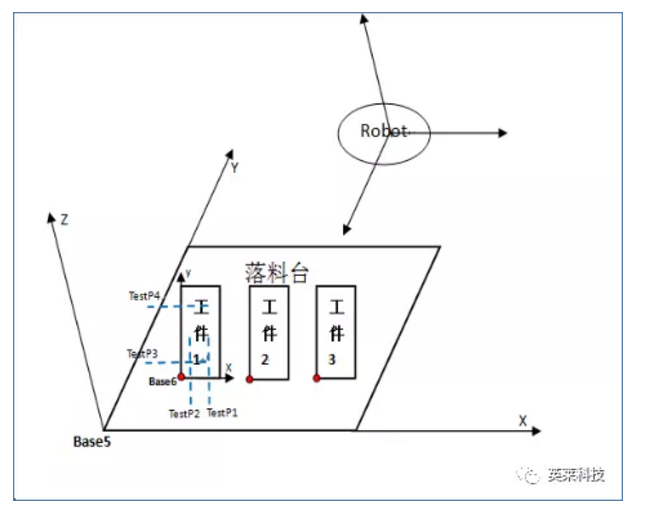

● 幾個坐標系之間的關系
Base5:落料臺坐標系
Robot:機器人坐標系,即Base[0]
Base6:工件1坐標系,這里只對工件1說明,工件2、3同理

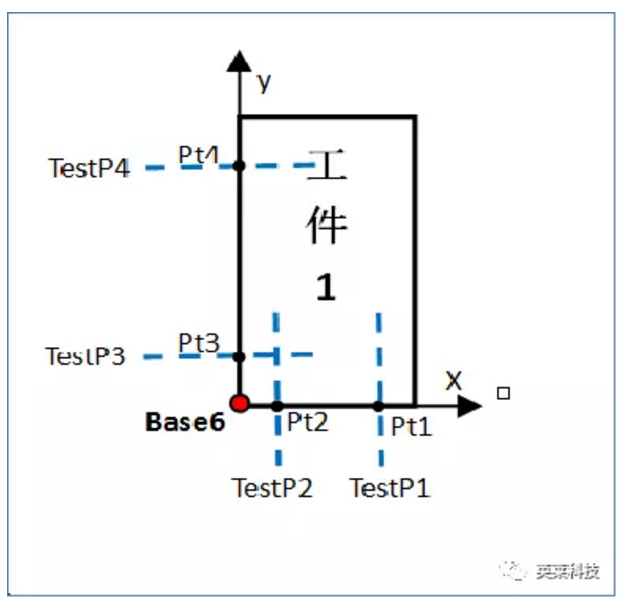

TestP1-4:激光傳感器的4個測試位置
● 切割軌跡離線程序的生成

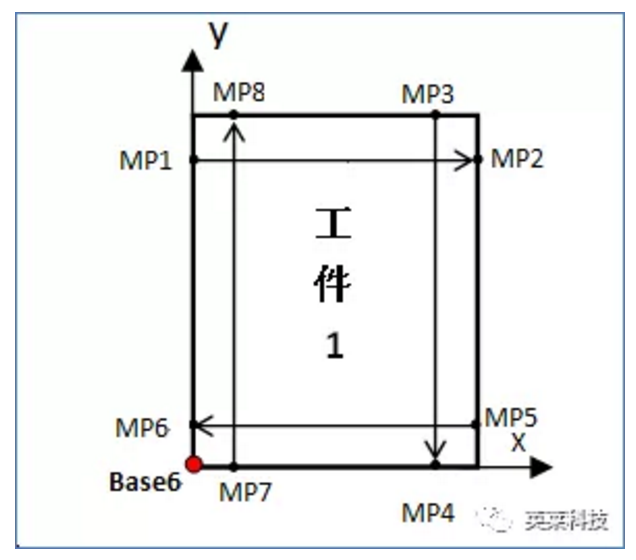

已知工件1的CAD圖為“CAD1.dwg”,在CAD1.dwg中可以讀取到工件中的各個切割點的坐標值MP1、MP2、MP3、MP4、MP5、MP6、MP7、MP8。如下圖:
將工件1作為KUKA機器人的一個Base,測試過程中工件1用BASE[6]進行了表示。故,以左圖中箭頭方向為序,從MP1開始,到MP8點數據均可得到。下一步只需求得工件1在機器人坐標系下的位姿(也即base_data[6])數據即可。
● 求取base_data[6]
傳感器分別在TestP1、 TestP2、 TestP3、 TestP4四個位置測試工件,利用函數建立坐標系。這樣,base_data[6]的數據就得到了。
● 工件類型:中厚碳鋼板
● 焊縫類型:平板焊縫
● 產品型號:IL-HSP系列
● 應用工藝:等離子切割
● 配套設備:KUKA機器人
